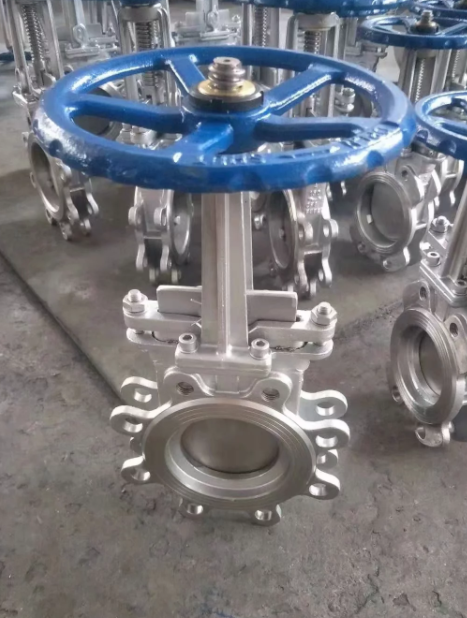

304不銹鋼手動明桿刀型閘閥PZ73X-16P、排渣插板閥用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
應用范圍：
采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。
304不銹鋼手動明桿刀型閘閥PZ73X-16P、排渣插板閥外形：明桿，暗桿兩種 刀形閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等 刀形閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。 刀形閘閥驅動方式：手動，電動，氣動，液動，傘齒輪，電液動和氣液動等驅動方式。
四 產品標準:
設計制造:JB/T8691-1998
結構長度: GB/T15188.2-94
法蘭連接: GB/T9113.1-2000 JB/T79-94
試驗與驗收: GB/T13927-92
304不銹鋼手動明桿刀型閘閥PZ73X-16P、排渣插板閥主要性能規范參數
公稱壓力（MPa）
|
殼體試驗（MPa）
|
密封試驗（MPa）
|
工作溫度
|
使用介質
|
氣驅動（MPa）
|
電驅動(v)
|
0.6
|
0.9
|
0.66
|
-20℃≤ 1100℃
|
煙氣、灰、渣水混和物、空氣混和物、
煤漿、礦漿
|
0.4~0.6
|
220 380
|
|
|
|
|
|
|
304不銹鋼手動明桿刀型閘閥PZ73X-16P、排渣插板閥主要零部件材質:
| 閥體、上蓋 |
碳鋼、不銹鋼 |
| 閥板 |
不銹鋼 |
| 閥桿 |
不銹鋼 |
| 密封圈 |
橡膠、四氟、不銹鋼、硬質合金
|
