ZY-100錨桿拉力計 紹興澤儀儀器有限公司
一、用途和特點

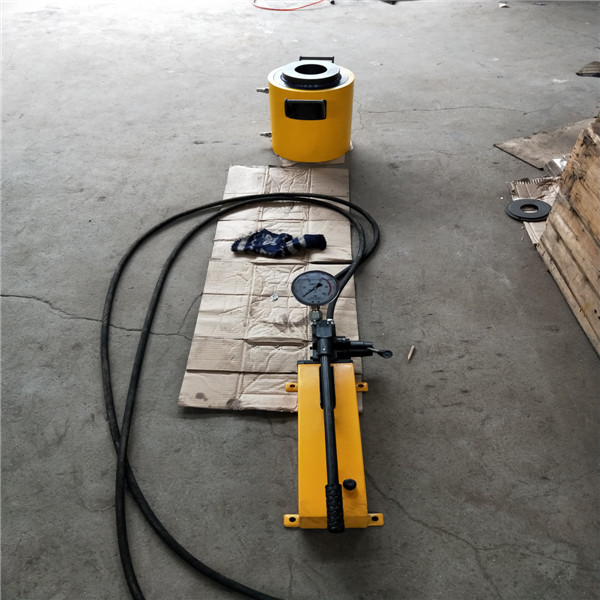

ZY系列錨桿拉力計，適用于錨桿、鋼筋等錨固體錨固力的檢測，是錨桿施工質量檢驗必備儀器。該拉力計由手動泵（或配電動泵）、液壓缸、指針表（MPA）或數字表（KN）及高壓膠管等部分組成。其中手動泵工作類型為雙油路高、低壓雙徑柱塞式設計，工作效率高，加載快，低壓可根據所需要的壓力調整設定。泵體上安裝了三位四通手動換向閥，可使進口與出口油路換向，該閥采用端面密封結構，密封性能比一般鋼球結構好，操作方便，壽命長。液壓缸為中空雙油路型，通過快速接頭與高壓膠管相接。壓力表安裝在泵體上，換算即可直接讀錨桿拉力值。該系列錨桿拉力計具有結構新穎、性能可靠、攜帶方便、體積小、重量輕等特點。
二、主要技術參數
|
參數
|
型號
|
ZY-100
|
手動泵
|
工作壓力/MPa
|
高壓
|
63
|
低壓
|
2
|
流量ml/次
|
高壓
|
2.3
|
低壓
|
14.5
|
最大手壓力/N
|
500
|
貯油量/L
|
3
|
質量/Kg
|
12
|
液壓缸
|
工作能力/KN
|
1000
|
拉力行程/mm
|
150
|
中心孔徑/mm
|
90
|
質量/Kg
|
60
|
三、裝箱單
1、液壓缸 1 個
2、手動泵（帶包裝鐵箱）或木箱 1 臺
3、產品合格證 1 份
4、使用說明書 1份
5、連接電纜線 1 根
6、保修卡 1 份
7、數顯壓力表 1 只
8、高壓油管 1根
用于玻璃幕墻檢測的是ZY-100錨桿拉力計，技術參數如上所示
四、配件主要包括：M6、M8、M10、M10、M12、M14、M16、M18的轉換接頭和100kN的拉桿
五、注意事項
1、拉力計嚴禁超負荷使用，數顯峰值表禁止超出最大量程。
2、應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。
3、油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。
4、儲油管內應加注干凈的N46號抗磨液壓油，注油量不得太滿，應使油管內留有一定空間（約留有1/5空間），以使空氣排出。
5、高壓膠管每年應作一次耐壓試驗，以防老化發生意外。
6、拉力計工作過程中，油缸周圍嚴禁站人，注意安全。
產品在規定使用條件下，一年內保修
六、操作步驟
手動泵的換向閥有三個位置，其功能見圖
1、將換向閥放在中位位置，即 中間檔，將與壓力表相連的一根高壓油管連接到液壓缸下部進油口的接頭上，另一根高壓油管連接到上部回油口上。
2、松手動泵注油口蓋（每次使用時應松開，以便進氣或排氣），將換向閥放在加荷位置，通過壓把壓動手動泵使液壓缸活塞伸出，當達到行程里，將換向閥轉到卸荷位置，繼續壓動壓把使活塞桿縮回，反復試驗幾次使液壓系統內空氣排空。
3、按圖所示，將錨桿拉力計與被測錨桿連接好，如錨桿為螺紋鋼筋，可參照圖A連接；如錨桿為圓鋼外露部分有螺紋，可參照圖B連接。本公司生產的ZY系列，∮6-40 不同規格的15種錨具及各種規格的加長桿用戶可根據實際需要選購。
4、將換向手把放在加荷位置，慢壓手動泵使活塞桿伸出約10MM，其目的是避免安裝錨具敲打楔片時損傷活塞桿，也給退錨帶來方便。安裝與錨桿相配套的錨具或螺母并固定。均勻用力壓手壓泵，壓力增加直至達到最大值，停止加壓，記錄壓力表數據。
5、將換向閥轉到卸荷位置，壓動手動泵使活塞桿縮回，卸下錨具（敲打錨具外殼）或螺母及液壓缸.
