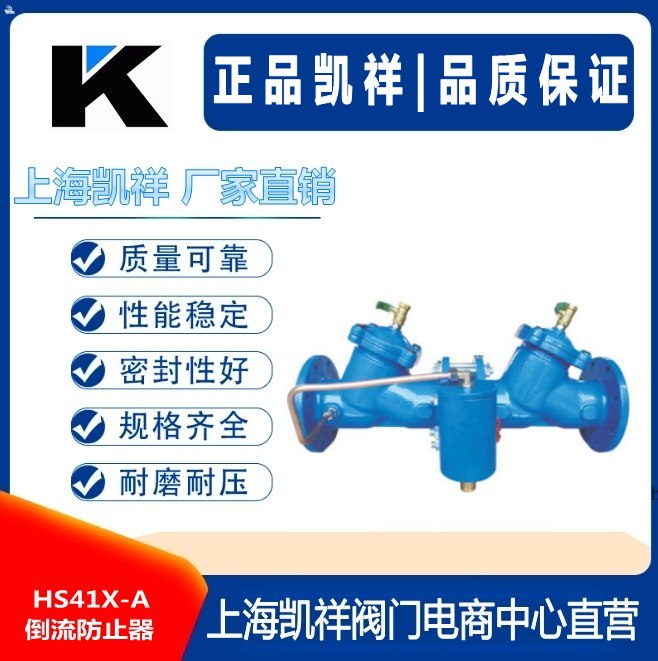

HS41X-A倒流防止器
|
|
價格說明：
電話咨詢 |
|
| |
|
| 最小起訂：
1臺 |
聯系電話： 15159806595 |
| 所在地區：
上海 松江區
|
發布時間：
2021年6月24日 |
| 供貨能力：
1000臺 |
有效時間：
2021年9月22日 |
| |
|
| |
|
 |
|
|
工作原理：
1、正常供水
（1）清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而隔膜下腔與第一級止回閥出口相通，由液壓力推動閥瓣下移，排水器關閉，倒流防止器正常供水；
（2）當閥后管路無用戶，水靜止。
（3）如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態，如進口壓力下降，其前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器關閉。
2、密封故障時倒流防止器之后管網壓力升高，超過閥前進出口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉不泄壓。當?shù)诙?jí)止回閥密封破壞產生滲漏，第二級止回閥之前壓力升高，造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時如第一級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓，故不會倒流回第一級止回閥。
3、如供水過程中供水壓力不斷下降則排水器上部壓力下降安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。
主要部件材料：
| 序號 |
主部件 |
材質 |
| 1 |
閥體 |
QT450 |
| 2 |
閥盤 |
QT450 |
| 3 |
彈簧 |
不銹鋼 |
| 4 |
閥蓋 |
QT450 |
| 5 |
密封圈 |
丁腈橡膠 |
| 6 |
排氣閥 |
QT450 |
| 7 |
過濾器 |
不銹鋼 |
| 8 |
導閥 |
黃銅 |
| 9 |
緊固件 |
標準件 |
外型尺寸/性能參數：
| 規格（DN） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| HS41H閥長度 |
440 |
500 |
576 |
676 |
850 |
1040 |
1170 |
|
|
|
測試壓力
（MPa） |
殼體 |
1.5-2.4 |
| 密封 |
1.1-1.76 |
| 公稱壓力（MPa） |
1.0-1.6 |
| 適用溫度 |
0-80℃ |
| 適用介質 |
水及弱腐蝕性流體
|
|
|
|
|
|
