吸入濾網CB623-80、吸入濾網箱CB3531-94 日標玫瑰箱JIS F7206
吸入濾網CB623形式和參數
形式
|
名稱
|
公稱通徑
|
A型
|
帶夾環圓形吸入濾網
|
25-100
|
B型
|
圓形吸入濾網
|
125-250
|
C型
|
帶夾環圓形吸入濾網
|
40-100
|
D型
|
楔形吸入濾網
|
125、150
|
濾網主要零件材料為A3F、H62，濾網孔總面積和公稱通徑面積之比不小于3.5，網孔直徑為10mm，鋼制濾網按GB745鍍鋅，鍍層為25μm，鋼質緊固件必須鍍鋅。
吸入濾網箱
濾網箱的形式為：R型-圓筒形； S型-方形
濾網箱吸入管公稱通徑為DN32-250。
濾網箱材料為碳素鋼，濾網孔總面積和吸入管公稱通徑面積之比大于3，濾網孔面積和孔板的面積之比大于0.3
濾網箱的加工成形后熱浸鋅，表面附著量不小于600g/m2
日標玫瑰箱
船用鋼板制艙底水過濾箱

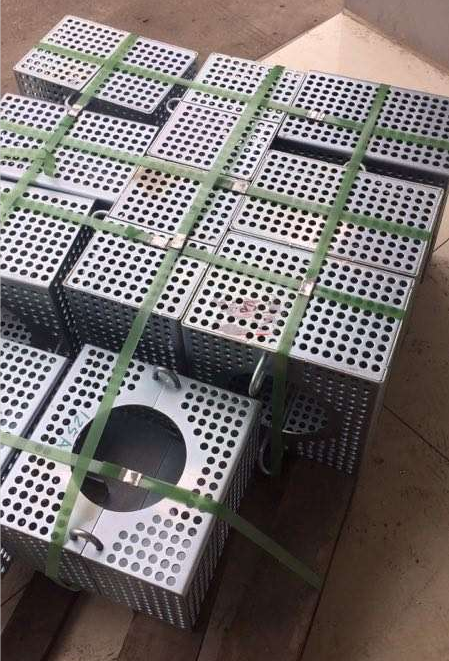

船用不銹鋼制艙底水過濾箱,不銹鋼玫瑰盒，此款吸入濾網適用于污水井及艙底管路系統。
