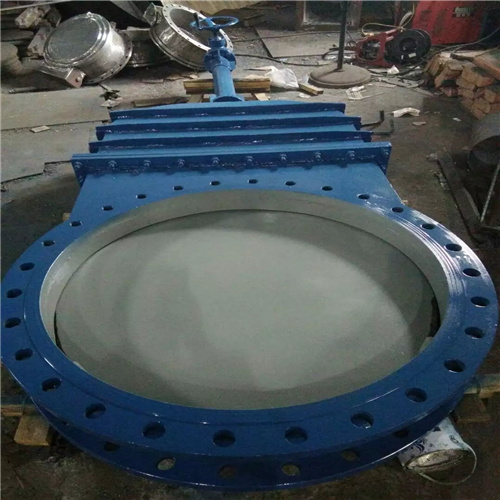

產品名稱：傘齒輪暗桿刀閘閥/刀閘閥
產品型號：PZ573H/X
產品規格：DN50-DN1600
公稱壓力：0.6-1.6Mpa
適用溫度：≤200℃
適用介質：灰渣、水混合物、空氣混合物
驅動方式：傘齒輪、電動
傘齒輪暗桿刀閘閥：該閘門結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于φ10mm的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調節開度。
DMZ573H傘齒輪暗桿刀型閘閥主要技術參數和性能：
DMZ573H傘齒輪暗桿刀型閘閥公稱通徑：200×200、....、1000×1000
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封配套附件：
1、安裝法蘭
2、電磁閥
3、空氣過濾器
DMZ573H傘齒輪暗桿刀型閘閥4、行程開關氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V 行程開關控制電壓：DC24V、AC220V
DMZ573H傘齒輪暗桿刀型閘閥主要零件材料及連接尺寸：
類別
|
A×A
|
B×B
|
C×C
|
H
|
L
|
n-d
|
重量
|
單向
|
200×200
|
256×256
|
296×296
|
820
|
100
|
8-Φ12
|
62
|
250×250
|
306×306
|
346×346
|
930
|
100
|
8-Φ14
|
70.5
|
300×300
|
356×356
|
396×396
|
1050
|
100
|
8-Φ14
|
81
|
400×400
|
456×456
|
496×496
|
140
|
100
|
12-Φ14
|
114
|
450×450
|
510×510
|
556×556
|
1450
|
120
|
12-Φ18
|
130
|
500×500
|
560×560
|
606×606
|
1610
|
120
|
16-Φ18
|
147
|
雙向
|
600×600
|
660×660
|
706×706
|
1830
|
120
|
16-Φ18
|
169
|
700×700
|
770×770
|
820×820
|
2130
|
140
|
20-Φ18
|
236
|
800×800
|
870×870
|
920×920
|
2440
|
140
|
20-Φ18
|
303
|
900×900
|
974×974
|
1030×1030
|
2660
|
160
|
27-Φ23
|
424
|
1000×1000
|
10741074
|
1130×1130
|
2870
|
160
|
24-Φ23
|
636
|
說明
|
LMD-單向
|
I-手輪
|
距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
|
|
|
傘齒輪暗桿刀閘閥顧名思義就是平板閥板底部具有刀型斜切口，具有切斷介質的功能，使得閥門關閉不受介質阻塞。此閥門一般用于紙漿、煤灰、化工原料、污水、食品等介
質的流通啟閉。壓力范圍一般都1.6MPa以內使用，溫度一般在120℃以下使用，高溫也可以用特殊材質代替使用。
該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。有板式閘閥、刀型泥漿閘閥，刀型排渣閘閥，單夾式渣漿閘閥和手動單夾式刀型閘閥。
