一、產品概述：
CHL，CHLF輕型臥式多級離心泵采用了免修機械密封。泵的過流部件均采用不銹鋼材料（304或316）制成，具有低噪音，耐輕腐蝕，外形美觀、體積小、重量輕、使用壽命長等特點。
二、應用范圍:
CHL，CHLF型泵主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
1）小型中央空調循環
2）冷卻系統
3）工業清洗
4）水處理（水的凈化）
5）水產養殖
6）施肥/計量系統
7）環境應用
三、工作條件:
稀薄、干凈、不凝、不爆炸、不含固體顆�；蚶w維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度：+40℃
最大運作壓力：10巴
最大進口壓力受最大運作壓力限制
介質酸堿性：PH4~9
四、電機:
電機為全封閉，風冷式二極電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
1×220-240V
3×220-240V
380-415V

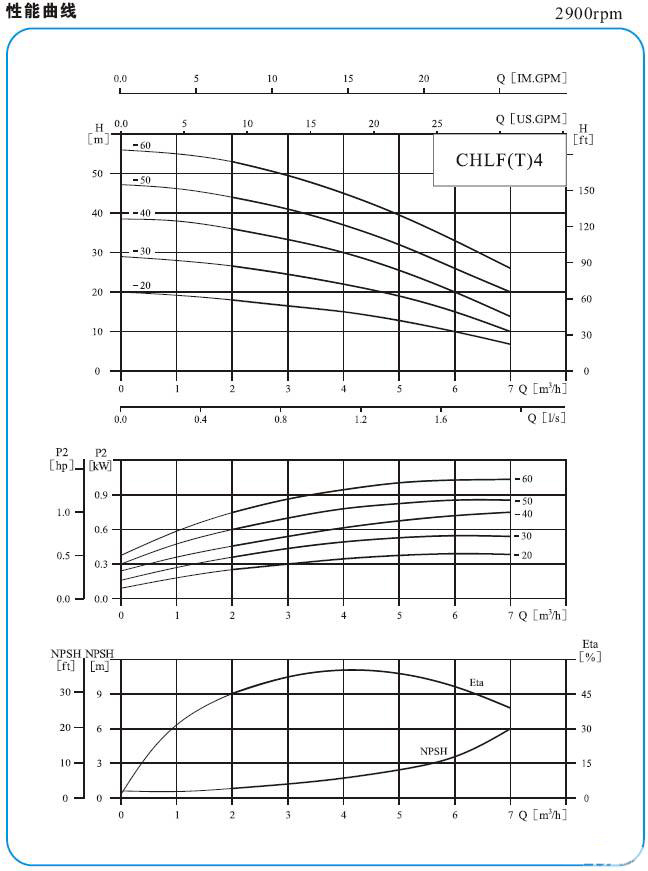

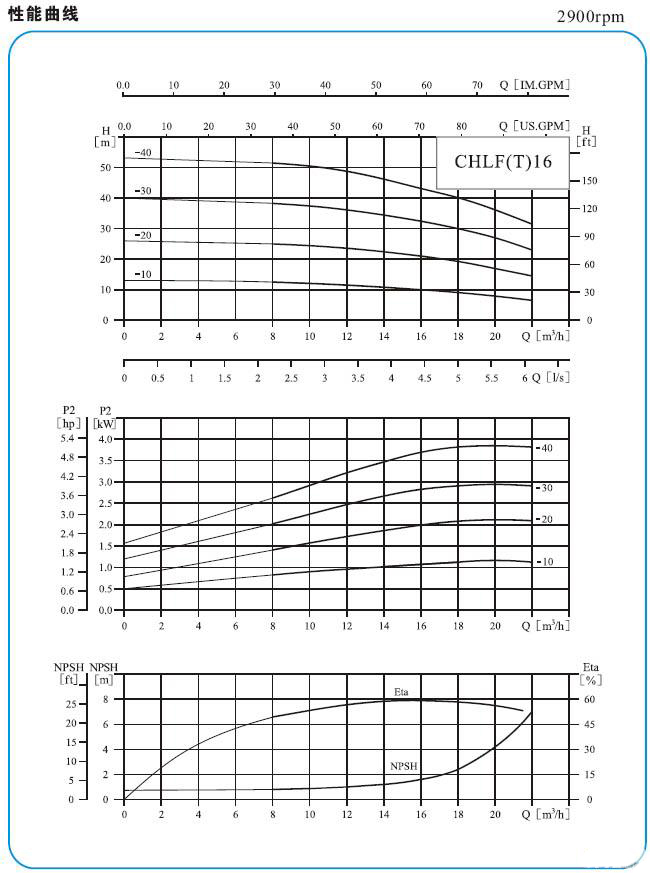

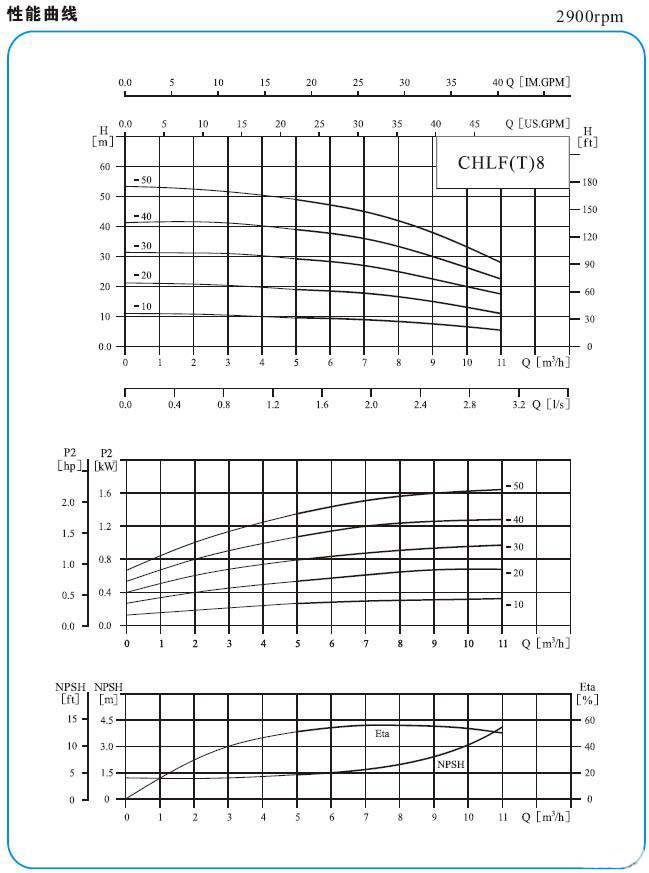

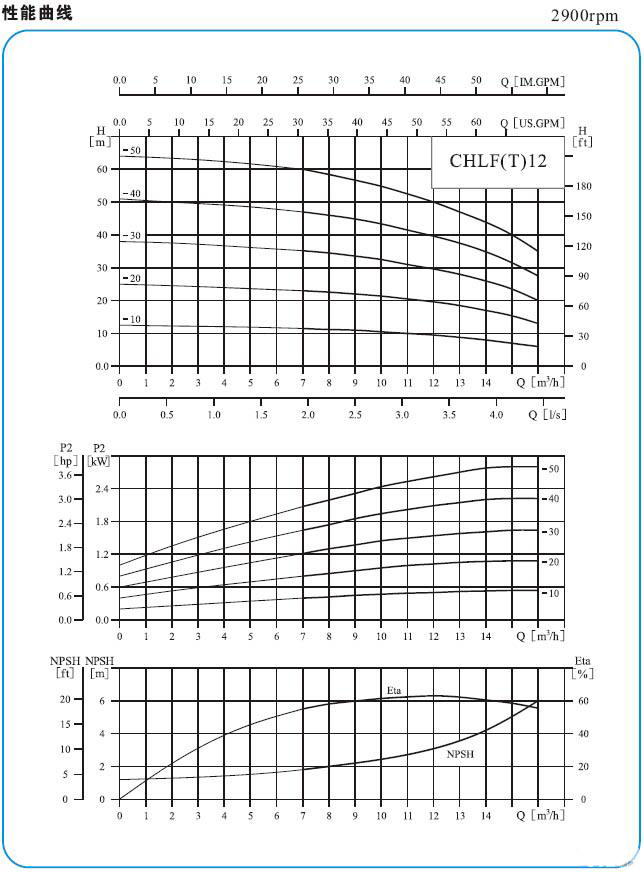

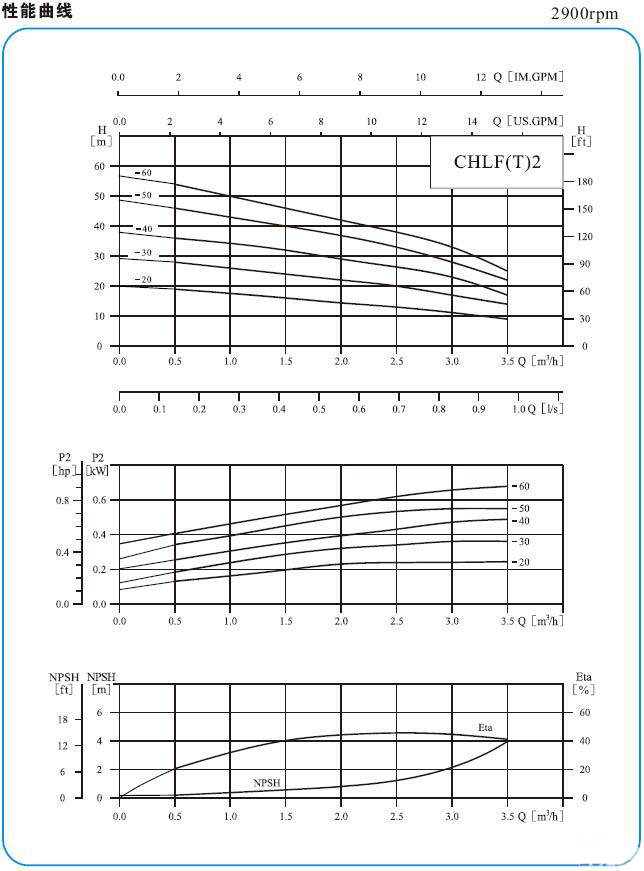

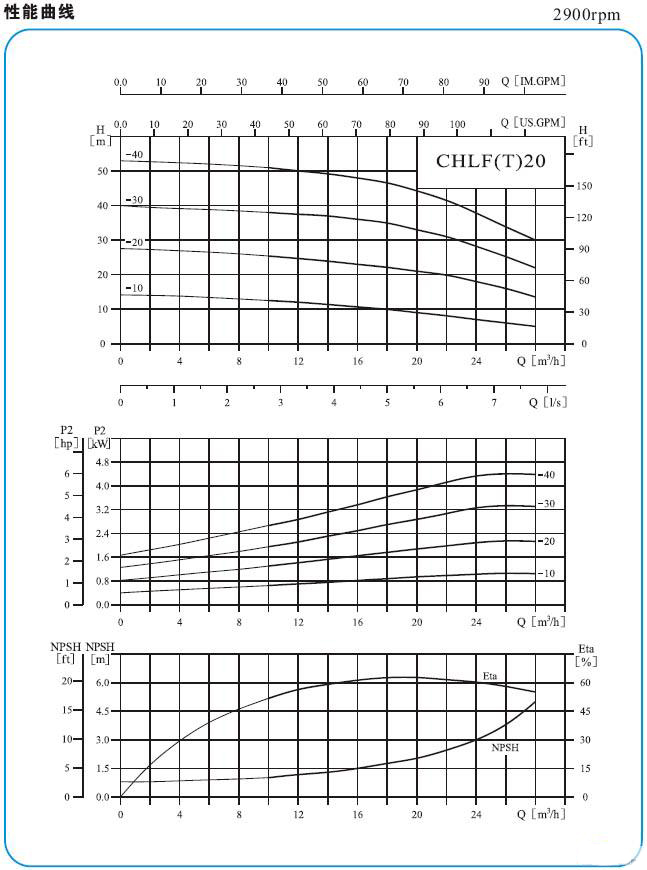

性能圖譜：
結構圖：
序號/NO.
|
名稱/Name
|
材料/Material
|
2
|
堵頭/Gag
|
不銹鋼/Stainless steel
|
3
|
軸承/Bearing
|
碳化鎢/Tungsten carbide
|
4
|
葉輪/Impeller
|
不銹鋼/Stainless steel
|
5
|
軸/Shaft
|
不銹鋼/Stainless steel
|
6
|
出水導葉Water-out guide vane
|
不銹鋼/Stainless steel
|
8
|
機械密封/Mechanical seal
|
|
9
|
電機端蓋/Motor end cover
|
鋁合金/Aluminum alloy
|
10
|
底座/Base frame
|
鑄鐵/Cast iron
|
11
|
拉桿/Pull-rod
|
不銹鋼/Stainless steel
|
12
|
導葉/Guide vane
|
不銹鋼/Stainless steel
|
13
|
支撐導葉/Support guide vane
|
不銹鋼/Stainless steel
|
14
|
葉輪隔套/Impeller separating sleeve
|
不銹鋼/Stainless steel
|
CHLF
|
1
|
進水體/Water-in body
|
不銹鋼/Stainless steel
|
7
|
出水體/Water-out body
|
不銹鋼/Stainless steel
|
CHLF(T)
|
1
|
進水體/Water-in body
|
鑄鐵/Cast iron
|
7
|
出水體/Water-out body
|
鑄鐵/Cast iron
|
CHLF,CHLF（T）輕型段式多級離心泵（結構圖）

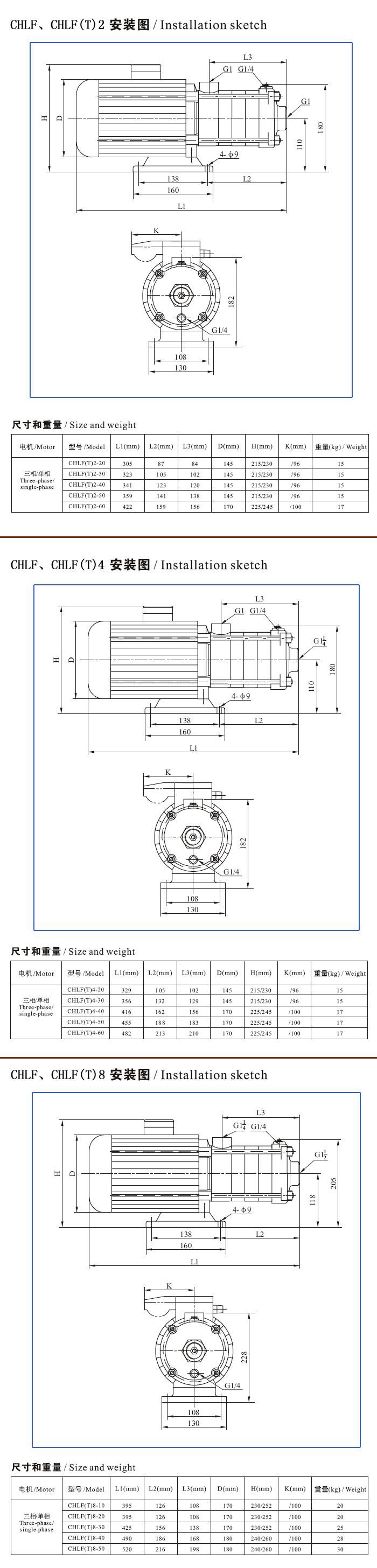

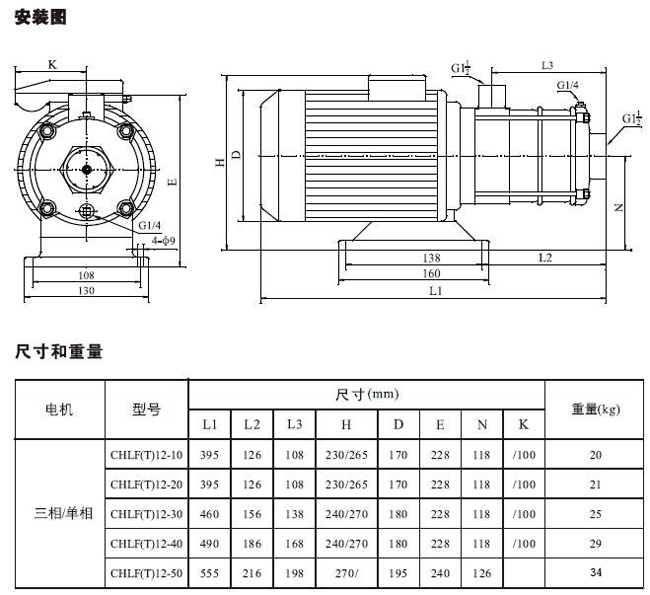

安裝尺寸：
CHLF,CHLF（T）輕型段式多級離心泵（安裝尺寸）
