供應信息-大口徑固定球閥

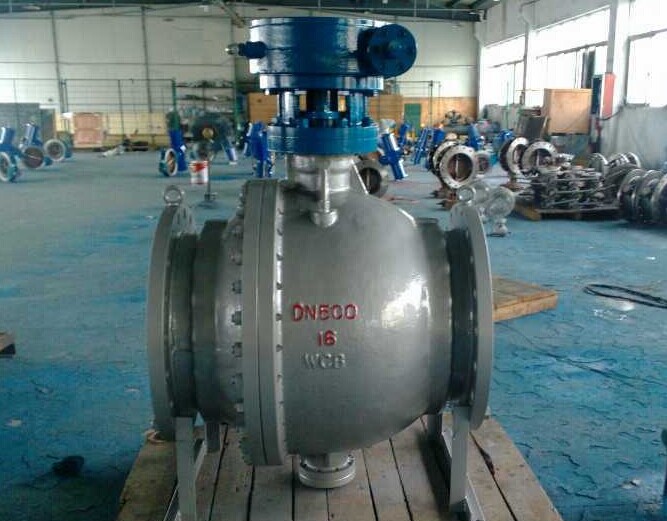

大口徑固定球閥

價格說明：電話咨詢

在線詢盤

最小起訂： 1臺

聯系電話： 021-66402622

所在地區：上海寶山區

發布時間： 2019年1月16日

供貨能力： 200臺

有效時間： 2020年1月16日

【閥門概述】：
上海明保閥生產的【Q347固定球閥】的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏。

【閥門用途及特點】：
【Q347固定球閥】適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

1、低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉。

2、閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。

3、具有性能優異，可靠性高，用途廣泛，價格合理等優點。

【主要性能規范】：

試驗壓力（Mpa)	公稱壓力（Mpa)							壓力級（Class)
試驗壓力（Mpa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
強度試驗	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封試驗	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質	C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

【閥門結構圖】：

【閥門主要零部件材料】：

零件名稱	材料
材料代號	Ｃ	Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

【閥門外形及連接尺寸】：

公稱壓力PN (MPa)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
公稱壓力PN (MPa)	公稱通徑 DN	RF	BW	全通徑	縮徑	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
1.6	25	127	165	25	-	115	85	65	-	2	-	14	4-14	-	75
	32	140	178	32	-	135	100	78	-	2	-	16	4-18	-	85
	40	165	190	40	-	145	110	85	-	3	-	16	4-18	-	95
	50	178	216	50	-	160	125	100	-	3	-	16	4-18	-	107
	65	190	241	65	-	180	145	120	-	3	-	18	4-18	-	142
	80	283	283	80	65	195	160	135	-	3	-	20	8-18	-	152
	100	305	305	100	80	215	180	155	-	3	-	20	8-18	-	178
	125	356	381	125	100	245	210	185	-	3	-	22	8-18	-	252
	150	394	457	150	125	280	240	210	-	3	-	24	8-23	-	272
	200	457	521	200	150	335	295	265	-	3	-	26	12-23	-	398
	250	533	559	250	200	405	355	320	-	3	-	26	12-25	335	495
	300	610	625	300	250	460	410	375	-	4	-	30	12-25	385	580
	350	686	762	350	300	520	470	435	-	4	-	34	16-25	430	625
	400	762	838	400	350	580	525	485	-	4	-	36	16-30	470	720
	450	864	914	450	350	640	585	545	-	4	-	40	20-30	-	-
	500	914	991	500	400	705	650	608	-	4	-	44	20-34	590	840
	600	1067	1143	600	500	840	770	718	-	5	-	48	20-41	700	1050
	700	1245	1346	700	600	910	840	788	-	5	-	50	24-41	780	1150
2.5	25	165	165	25	-	115	85	65	-	2	-	16	4-14	-	75
	32	180	178	32	-	135	100	78	-	2	-	18	4-18	-	85
	40	190	190	40	-	145	110	85	-	3	-	18	4-18	-	95
	50	216	216	50	-	160	125	100	-	3	-	20	4-18	-	107
	65	241	241	65	-	180	145	120	-	3	-	22	8-18	-	142
	80	283	283	80	65	195	160	135	-	3	-	22	8-18	-	152
	100	305	305	100	80	230	190	160	-	3	-	24	8-23	-	178
	125	381	381	125	100	270	220	188	-	3	-	28	8-25	-	252
	150	403	457	150	125	300	250	218	-	3	-	30	8-25	-	272
	200	502	521	200	150	360	310	278	-	3	-	34	12-25	-	398
	250	568	559	250	200	425	370	332	-	3	-	36	12-25	335	495
	300	648	635	300	250	485	430	390	-	4	-	40	12-30	385	580
	350	762	762	350	300	550	490	448	-	4	-	44	16-34	430	625
	400	838	838	400	350	610	550	515	-	4	-	48	16-34	470	720
	450	914	914	450	350	660	600	550	-	4	-	50	20-34	-	770
	500	991	991	500	400	730	660	610	-	4	-	52	20-41	590	840
	600	1143	1143	600	500	840	770	718	-	5	-	56	20-41	700	1050
	700	1346	1346	700	600	955	875	815	-	5	-	60	24-48	780	1150
4.0	25	165	165	25	-	115	85	65	58	2	4	16	4-14	-	75
	32	178	178	32	-	135	100	78	66	2	4	18	4-18	-	85
	40	190	190	40	-	145	110	85	76	3	4	18	4-18	-	95
	50	216	216	50	-	160	125	100	88	3	4	20	4-18	-	107
	65	241	241	65	-	180	145	120	110	3	4	22	8-18	-	142
	80	283	283	80	65	195	160	135	121	3	4	22	8-18	-	152
	100	305	305	100	80	230	190	160	150	3	4.5	24	8-23	-	178
	125	381	381	125	100	270	220	188	176	3	4.5	28	8-25	-	252
	150	403	457	150	125	300	250	218	204	3	4.5	30	8-25	-	272
	200	502	521	200	150	375	320	282	260	3	4.5	38	12-30	-	398
	250	568	559	250	200	445	385	345	313	3	4.5	42	12-34	283	495
	300	648	635	300	250	510	450	408	364	4	4.5	46	16-34	380	580
	350	762	762	350	300	570	510	465	422	4	4	52	16-34	425	625
	400	838	838	400	350	655	585	535	474	4	5	58	16-41	492	720
	450	914	914	450	350	680	610	560	524	4	5	60	20-41	-	-
	500	991	991	500	400	755	670	612	576	4	5	62	20-48	555	840
	600	1143	1143	600	500	890	795	730	678	5	6	62	20-54	675	1050
	700	1346	1346	700	600	995	900	835	768	5	6	68	24-54	850	1150
6.4	25	216	216	25	-	135	100	78	58	2	4	22	4-18	-	75
	32	229	229	32	-	150	110	82	66	2	4	24	4-23	-	85
	40	241	241	40	-	165	125	95	76	3	4	24	4-23	-	95
	50	292	292	50	40	175	135	105	88	3	4	26	4-23	-	107
	65	330	330	65	50	200	160	130	110	3	4	28	8-23	-	142
	80	356	356	80	65	210	170	140	121	3	4	30	8-23	-	152
	100	406	406	100	80	250	200	168	150	3	4.5	32	8-25	-	178
	125	508	508	125	100	295	240	202	176	3	4.5	36	8-30	-	-
	150	495	495	150	125	340	280	240	204	3	4.5	38	8-34	-	272
	200	597	597	200	150	405	345	300	260	3	4.5	44	12-34	-	398
	250	673	673	250	200	470	400	352	313	3	4.5	48	12-41	283	445
	300	762	762	300	250	530	460	412	364	4	4.5	54	16-41	380	515
	350	826	826	350	300	595	525	475	422	4	4	60	16-41	425	550
	400	902	902	400	350	670	585	525	474	4	5	66	16-48	498	615
	500	1054	1054	500	400	800	705	640	576	4	5	70	20-54	555	810
	600	1232	1232	600	500	930	820	750	678	5	6	76	20-58	675	845
10.0	25	216	216	25	-	135	100	78	58	2	4	24	4-18	-	75
	32	229	229	32	-	150	110	82	66	2	4	24	4-23	-	85
	40	241	241	40	-	165	125	95	76	3	4	26	4-23	-	95
	50	292	292	50	40	195	145	112	88	3	4	28	4-25	-	107
	65	330	330	65	50	220	170	138	110	3	4	32	8-25	-	142
	80	356	356	80	65	230	180	148	121	3	4	34	8-25	-	152
	100	432	432	100	80	265	210	172	150	3	4.5	38	8-30	-	178
	125	508	508	125	100	310	250	210	176	3	4.5	42	8-34	-	-
	150	559	559	150	125	350	290	250	204	3	4.5	46	12-34	-	272
	200	660	660	200	150	430	360	312	260	3	4.5	54	12-41	-	398
	250	787	787	250	200	500	430	382	313	3	4.5	60	12-41	283	445
	300	838	838	300	250	585	500	442	364	4	4.5	70	16-48	380	515
	350	889	889	350	300	655	560	498	422	4	5	76	16-54	425	550
	400	994	994	400	350	715	620	558	474	4	5	80	16-54	498	615

聲明：本文中所有文字、數據、圖片均按國家標準，如果需要定制或加工請告知您的方案和尺寸，讓我們的技術人員給您分析和解決。感謝您訪問我們的網站【www.shmbfm.com】http://www.shmbfm.com/qf-q347f.htm

咨詢請來電聯系我們：021-56514122
