【閥門概述】：

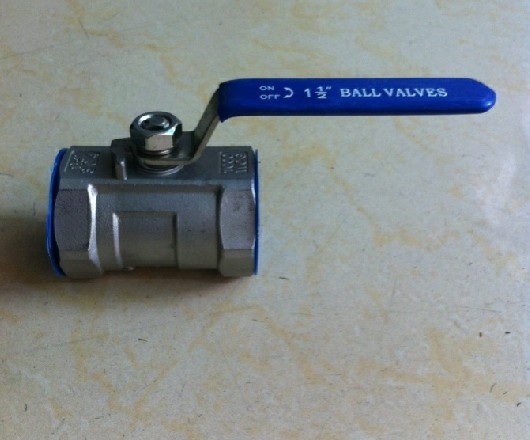

    上海明保閥門生產【Q11F型一片式內螺紋球閥】和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥是近年來被廣泛采用的一種新型閥門。【Q11F型一片式內螺紋球閥】是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。
【閥門特點及用途】：
    【Q11F型一片式內螺紋球閥】在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
    1．結構簡單、體積小、重量輕。　　
    2．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。   　　
    3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 　　
    4．流體阻力小，其阻力系數與同長度的管段相等�！　�
    5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 　　
    6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 　　
    7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
    【Q11F型一片式內螺紋球閥】適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
【產品工作原理】：
    【Q11F一片式內螺紋球閥】是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
一、開啟過程
　　1.在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。 　　
    2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。 　　
    3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。 　
    4.直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
二、關閉過程
　　1.關閉時，順時針旋轉手柄，閥桿開始下降并使球體離開閥座開始旋轉。 　　
    2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。 　
　  3.快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。 　　
    4.手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
【閥門技術參數】：

【閥門外形及連接尺寸】：
