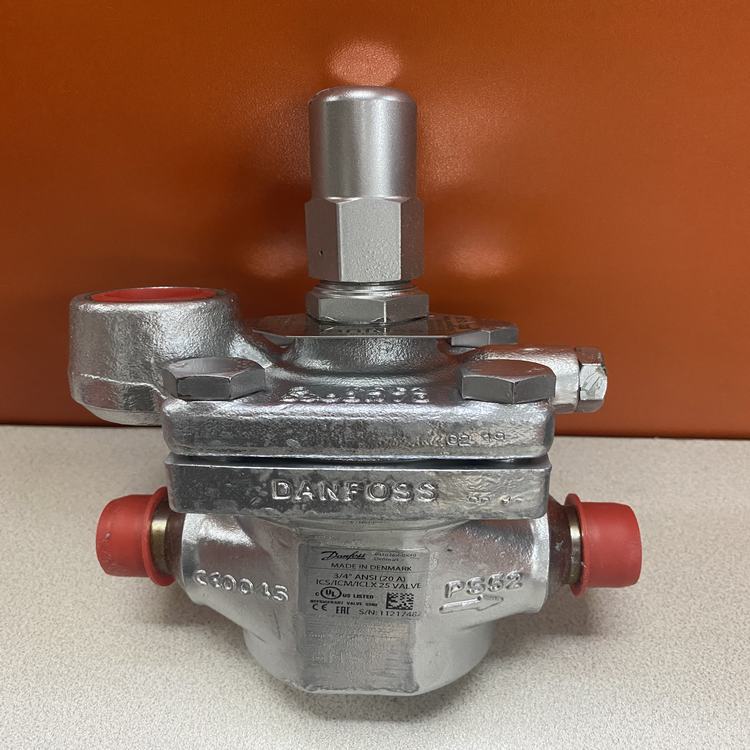

ICS1-32（027H3020）Danfoss恒壓閥的技術參數
主要技術參數
◈ 制冷劑：適用于所有常見的非易燃制冷劑，包括氨及二氧化碳和非腐蝕性氣/液體
◈ 溫度范圍：–60℃/+120℃ (–76℉/+248℉)
◈ 最大工作壓力：52 bar g (754 psi g)
◈ 可選口徑：DN 20-150
技術參數
制冷劑
適用于各種不可燃制冷劑，包括氨和其他無腐蝕性的氣體\液體工質（需考慮密封介質的兼容性）。不推薦將其應用在易燃易爆的碳氫制冷劑上。閥門應使用在密封的制冷系統內部。如需了解更多詳情信息請聯系丹佛斯。
溫度范圍
-60℃/+120℃ (-76℉/+248℉)
壓力范圍
最大工作壓力：52 bar g (754 psi g)
技術數據
ICS伺服主閥可以應用于制冷系統的吸氣、供液、熱氣以及氣液混合管路上。ICS通過其上安裝的各類導閥給出的控制信號進行控制，可以對工質實現開關控制或連續調節。調節范圍取決于所選閥門類型以及導閥的組合形式。
開啟壓差 (p)
ICS伺服主閥需要一個最小開啟壓差 0.07bar g (1 psi g) 來打開閥門，全開壓差為 0.2bar g (3 psi g) 。
閥門需要設置保護以防止背壓所帶來的影響。因背壓能影響活塞環的正確位置，故可在ICS伺服主閥的前端應該安裝一個單向閥。
ICS1-32（027H3020）Danfoss恒壓閥的安裝方法
安裝ICS伺服主閥時，需保證閥桿垂直向上（圖1）。ICS伺服主閥必須按照閥體上箭頭指示的流動方向安裝。閥門端蓋向上（圖2）。端蓋可以在閥體上旋轉4個90°方向安裝而不影響閥門功能。ICS伺服主閥上有手動操作桿，可以手動控制閥門啟閉。如使用外接導閥，則導閥需連接在主管路的上部，以防止系統中的污物和油進入導閥管路。若ICS
1在供液管路上作電磁閥來控制通斷，則不能引入外接控制壓力，以避免產生液擊現象。ICS伺服主閥的設計可以承受很高的內部壓力。盡管如此，管路系統的設計也必須避免有存液彎，防止系統出現因熱膨脹導致的過高壓力而損壞管路。管路的設計應考慮對系統中出現瞬時“液擊”現象的有效防護。
焊接（圖3、圖4和圖5）
焊接前，需先將端蓋（圖4中物體2）及功能模塊（圖4中物體3）移除，以防止O型圈和特氟龍閥板在焊接過程中受損，同時也可以避免焊渣進入功能模塊。可以使用一個M6的螺栓或多用工具旋到活塞上的螺紋孔，從而取出功能模塊。螺栓孔若被異物堵塞則需要進行清理。注意：焊接前，必須將閥體上所有的部件卸下（如圖5所示）。ICS或ICM閥體內部表面和焊接點處都采用了抗腐蝕處理工藝。為了維護抗腐蝕的有效性，務必確保閥體在焊接或銅焊過程前已移除。如果功能模塊拆卸后要放置一段時間，請確保其在拆卸后裝入聚乙烯袋中或在其表面進行防銹處理（如冷凍機油或防銹油）。焊接過程中，需要保證焊料和焊接方法適用于閥體的材質，選擇合適的焊料和正確的焊接方法。焊接后閥體內需要認真清理，確保安裝前焊渣已清理干凈。為避免焊渣及污垢進入閥體和功能模塊。裝配完成后請一定確保ICS伺服主閥內部不受外部附加應力。嚴禁ICS伺服主閥在系統安裝時將出口不加保護直接向大氣開放，這可能導致嚴重的事故。如果一定需要安裝在沒有管路的閥門出口位置，請將閥門出口用管路和系統連接，或用焊接盲板將閥門出口封死以保證系統安全。
