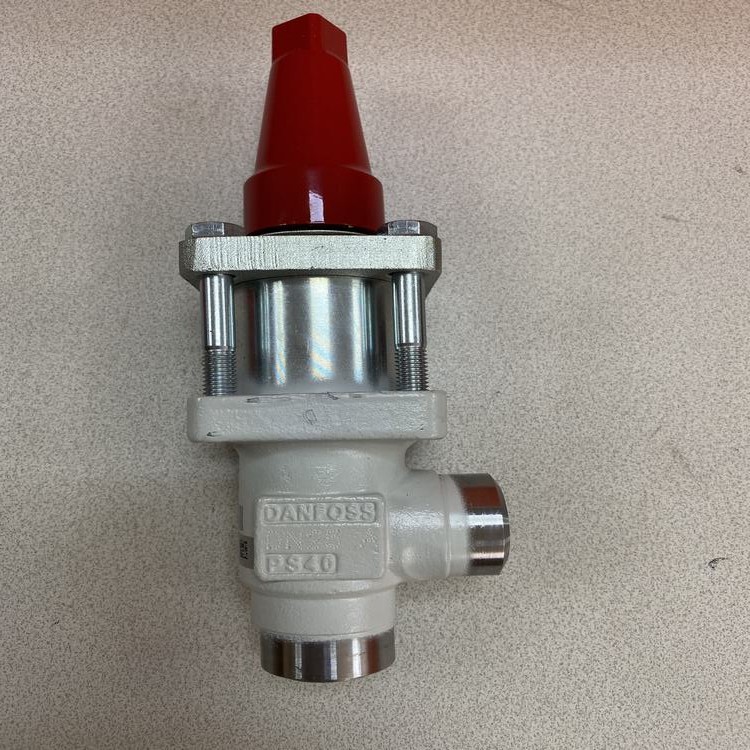

丹佛斯牌OFV25（2412+184）壓力調節閥的安裝說明
閥門在安裝時必須將閥桿向上或水平安裝（圖 1）。根據樣本的指導我們可以將閥門用手輕易打開。OFV溢流閥的設計可以承受很高的內部壓力。盡管如此，管路系統的設計也必須避免有存液彎，防止系統出現因熱膨脹導致的過高壓力而損壞管路。管路的設計應考慮對系統中出現瞬時“液擊”現象的有效防護。
流動方向
可以根據閥門上的箭頭指示方向確認制冷劑流向閥芯。（圖 2）閥門開啟和關閉應該非常輕松，開啟或關閉的力道與采用手輪的普通截止閥類似。
丹佛斯牌OFV25（2412+184）壓力調節閥的焊接方法
焊接前，需先將閥體（圖 3）移除，以防止閥體和閥芯間以及填料函里的O型圈和閥芯上的特氟龍閥板在焊接過程中受損，同時也可以避免焊渣進入功能模塊。焊接過程中，需要保證焊料和焊接方法適用于閥體的材質，選擇合適的焊料和正確的焊接方法。焊接后閥體內需要認真清理，確保安裝前焊渣已清理干凈。確保在閥芯和閥體之間的螺紋內不會出現焊渣，否則會嚴重?fù)p壞閥門。如果無法從閥體內取出閥芯，可根據如下條件采用非推薦安裝方式：保證閥體和閥芯在焊接時每個部分溫度不超過+150℃/+302℉�？梢赃x擇焊接溫度較低的焊接方法，也可以在焊接過程中采取一些降溫措施（但必須保證可以有效的冷卻閥體，例如：用濕布包住閥體，但此方法不能保證不損壞閥門的密封材料，所以一定慎重使用此種方法）請確認在焊接過程中沒有污物和焊渣進入閥體。確保閥芯上的聚四氟乙烯閥板完好。閥體焊接后，我們需要檢查管道和閥門之間不應有內部力。如果有內部應力，請加以調整，保證系統安全。開啟壓力OFV溢流閥出廠壓差調節范圍是(∆P) 2-6.5 bar (29-94.3 psi)可按照?qǐng)D11調節閥門壓差。另外一種選擇，我們可以安裝墊塊，將墊塊安裝在（位置 23），壓差調節范圍將改變?yōu)?/span>: ∆ P = 3.5-8 bar (50.8-116 psi)。安裝調整墊塊（圖 3）閥芯組件和導向活塞由O型圈(位19)連接，拉住閥芯和導向活塞可對閥芯（位置3）和導向活塞（位置 20）進行分離。同時我們可以從導向活塞里取出彈簧座（位置16）和彈簧（位置 14）。然后我們可以裝入調整墊塊（位置23），在安裝包中找到調整墊塊，將調整墊塊裝入導向活塞中（位置 20）。注意: 不要將導向活塞和閥口（位置5）分開。嚴禁OFV溢流閥在系統安裝時將出口不加保護直接向大氣開放，這可能導致嚴重的事故。如果一定需要安裝在沒有管路的閥門出口位置，請將閥門出口用管路和系統連接，或用焊接盲板將閥門出口封死以保證系統安全。
裝配
裝配前請清理管道和閥體內的焊渣及污垢。在更換閥芯之前請檢查閥芯是否已經完全旋到閥蓋。（圖4）
緊固螺紋扭矩
使用力矩扳手閥芯組件需要使用力矩扳手,緊固力矩如圖表所示（圖 4）。
顏色和標識
OFV 閥門已在工廠噴進行涂了紅色防銹漆處理，不銹鋼閥除外。閥門的精確標識位于閥門端蓋的信息識別（ID）牌上。閥門在安裝和組裝之后，必須涂上一種合適的保護涂層來防止外表面腐蝕。建議在重新噴漆時，做好對信息識別（ID）牌的保護。
