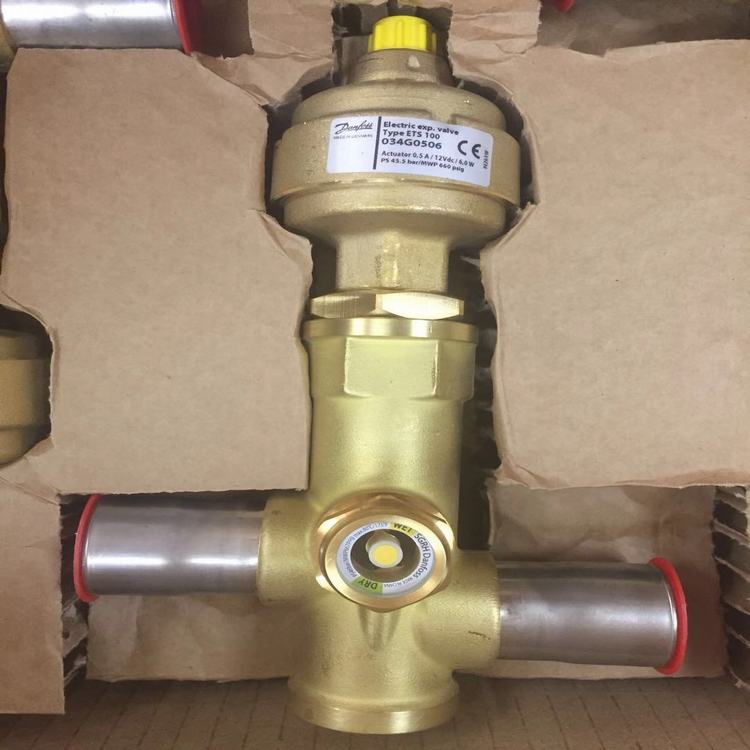

丹佛斯牌ETS100（034G0506）電動膨脹閥的產品特點
■ 精確的定位確保了制冷劑流量的最優控制。
■ 適用于各種常見制冷劑(如R410A, R407C, R404A, R134a,R22)。
■ ETS 12.5, ETS 25, ETS 50和ETS 100 的最大工作壓力為45.5 bar(660 psig)。ETS 250和ETS 400的最大工作壓力為34 bar(493 psig)。
■ ETS 50至ETS 400電子膨脹閥設計上實現的動力平衡不僅使閥門能夠雙向流運行，還使其具有雙向截止功能，就如同電磁閥一樣關閥嚴密。
■ ETS 50和ETS 100所采用的無水焊接接頭，使得焊接時無需濕布包裹，既方便又快捷。
■ ETS 50至ETS 400電子膨脹閥均裝有內置視液鏡。
■ 內、外防腐蝕設計。
■ 低功耗。
■ 可按要求選用電纜和接頭。
■ EKC 316A，EKC 312以及EKD 316是丹佛斯常用的適用于驅動ETS電子膨脹閥的控制器。
■ 提供AST - g手操器用于ETS電子膨脹閥的手動操作和維修。
丹佛斯牌ETS100（034G0506）電動膨脹閥的設計參數
| Lubricants compatibility |
All ester oils
All mineral oils |
| UL approved refrigerants |
R134a
R22
R404A
R407A
R407C
R407F
R410A
R422B
R422D
R438A
R448A
R449A
R450A
R452A
R507A
R513A |
| 產品名稱 |
電子膨脹閥 |
| 產品系列 |
膨脹閥 |
| 產品系列名稱 |
ETS |
| 產品配件 |
步進閥配件 |
| 全行程時間速度 [秒] [最大] |
23 " |
| 全行程時間速度 [秒] [最小] |
11.5 " |
| 兼容 Danfoss 控制器 |
EKE 1A
EKE 1B
EKE 1C |
| 出口尺寸 [英寸] |
1 1/8 IN |
| 出口接口類型 |
焊接連接 ODF |
| 制冷劑 |
R134a
R22
R404A
R407A
R407C
R407F
R410A
R422B
R422D
R438A
R448A
R449A
R450A
R452A
R513A
R407H
R417A
R422A
R442A
R449B
R463A
R513B
R515A
R515B
R1234ze(E)
R507A |
| 制冷劑油兼容性 |
所有酯油
所有礦物油 |
| 制冷劑溫度 [°C] [最大] |
65 °C |
| 制冷劑溫度 [°C] [最小] |
-40 °C |
| 制冷劑溫度 [°F] [最大] |
150 °F |
| 制冷劑溫度 [°F] [最小] |
-40 °F |
| 包裝方式 |
單包裝 |
| 可維修 |
步進閥備件 |
| 型號 |
ETS 100 |
| 審批 |
CE 認證
EAC
LLC CDC TYSK
UL |
| 平衡流口 [是/否] |
是 |
| 總步進 |
3530（全步） |
| 手動操作選項 |
AST - G 檢修驅動器 |
| 方向 |
直通型 |
| 最大允許工作周期 [%] |
100 % |
| 最大開啟壓差 [巴] |
33 bar |
| 最大開啟壓差 [磅英寸] |
478.6 psi |
| 最大開啟壓差 反向 [巴] |
33 bar |
| 最大開啟壓差 反向 [磅英寸] |
478.6 psi |
| 最大總功率連續電壓驅動器 [瓦] |
5.5 W |
| 最大總功率連續電流驅動器 [瓦] |
1.3 W |
| 最高工作壓力 [bar] |
45.5 bar |
| 最高工作壓力 [psig] |
660 psig |
| 機箱防護等級 IP |
IP67 |
| 步進模式 |
2 相全步 |
| 每包數量 |
1 pc |
| 流體組 |
II |
| 流向 |
雙向流 |
| 環境溫度范圍 [°C] [最低] |
-40 °C |
| 環境溫度范圍 [°C] [最高] |
60 °C |
| 環境溫度范圍 [°F] [最大] |
140 °F |
| 環境溫度范圍 [°F] [最小] |
-40 °F |
| 電壓 [伏] 直流 [最大] |
13.8 V |
| 電壓 [伏] 直流 [最小] |
11.5 V |
| 電機類型 |
兩極 |
| 電氣連接 |
M12 |
| 電氣連接尺寸 |
4 pin |
| 電氣連接形式 公頭/母頭 |
外螺紋 |
| 目錄 |
I |
| 相位電感 [μH] |
85000 μHz |
| 相位電流 (RMS) [毫安] |
100 mA |
| 相位電流（峰值） [毫安] |
141 mA |
| 視液鏡 |
是 |
| 進口尺寸 [英寸] |
1 1/8 IN |
| 進口接口類型 |
焊接連接 ODF |
| 連接件材質 |
雙金屬：鋼/銅 |
| 連接類型 |
焊接，ODF |
| 阻抗 [kOhm] |
0.0524 kOhm |
| 額定容量 R404A/R507 [TR] |
86.6 tons |
| 額定容量 R134a [TR] |
91.2 tons |
| 額定容量 R134a [千瓦] |
316.5 kW |
| 額定容量 R22 [TR] |
115.4 tons |
| 額定容量 R22 [千瓦] |
400.4 kW |
| 額定容量 R404A/R507 [千瓦] |
300.5 kW |
| 額定容量 R407C [TR] |
128.7 tons |
| 額定容量 R407C [千瓦] |
447.8 kW |
| 額定容量 R410A [TR] |
140.9 tons |
| 額定容量 R410A [千瓦] |
488.4 kW |
| 額定容量狀況 [IMP] |
tcond=90 °F
tevap=40 °F
tliq=82 °F |
| 額定容量狀況 [SI] |
tcond=32 °C
tevap=5 °C
tliq=28 °C |
| 額定容量狀況注釋 |
全行程打開，正常流量 |
