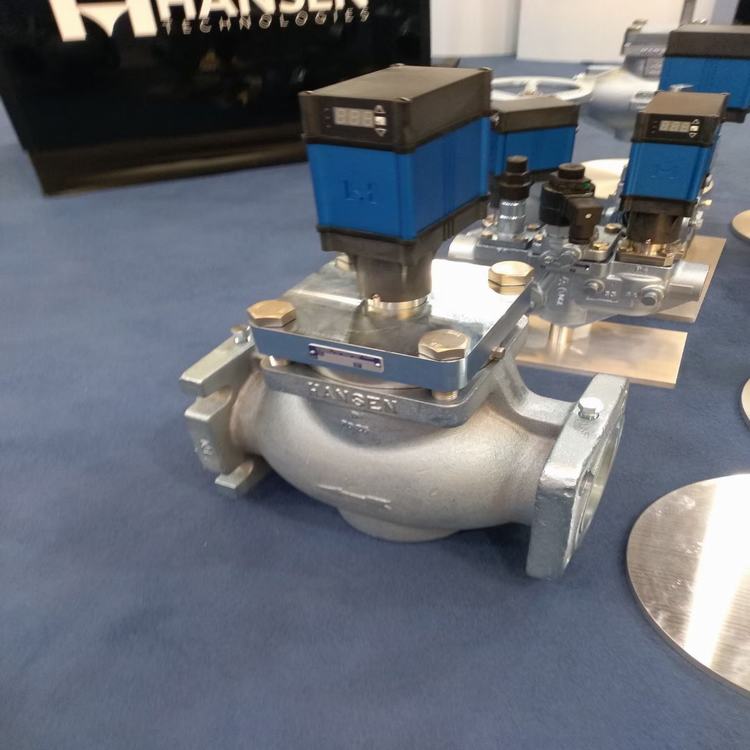

HANSEN-HMMSVR/7A漢森供液主閥的產品介紹
注：HMMV、HMXV、HMMR、HMSV系列已停產，由新款MCV和MCR代替，只需更換閥芯和動力頭即可，現將產品詳情介紹如下：
產品簡介
漢森電動閥的獨特設計可以避免其他類型電動閥閥桿處泄漏的缺陷，MCV閥門的轉子被封閉在不銹鋼的屏蔽殼內，不銹鋼屏蔽殼使受到制冷劑壓力的轉子與外部隔開，電動閥的通電定子安裝在不銹鋼屏蔽殼外部，與制冷劑隔開。
產品應用
1.制冷劑供液，有相變或無相變 。
2.壓縮機的噴液冷卻。
3.直接膨脹蒸發器的供液（作DX電子膨脹閥）。
4.控制溫度或壓力：房間溫度、制冷劑供液溫度、冰水裝置溫度（±0.5℃偏差）
5.高液位、低液位的控制。
6.融霜工藝回氣開啟：作吸氣截止閥。
7.無開啟壓差的應用：重力供液供液管的供液閥。
8.比例調節或者作慢開、慢關的電磁閥使用。
其他產品特點
• 干接點、電流或電壓信號輸入，直接和控制器或客戶 PLC連接。
• 所有的運動部件都密封在閥門內部，不受結霜影響。
• 特氟龍壓緊密封。
• 屏蔽電機設計可以避免常規設計閥桿處的泄漏。
• 慢開、慢關可以避免制冷系統中的“水錘現象”發生。
• 比漢森的SMV電動閥更加緊湊、輕巧。
• 和漢森HA4A壓力調節閥HS4A電磁閥閥體和法蘭尺寸相同。
• 適用于氨（R717）、R22、R134a、R507、CO2（焊接800psig）、各種載冷劑、水或漢森確認的其他制冷劑。
• 可以配備用電源（實現斷電關閉、開啟等功能）。
• 閥門開啟度就地顯示。
• 法蘭連接或者焊接連接。
HANSEN-HMMSVR/7A漢森供液主閥的設計參數
機械方面:
最大安全工作壓力:400psig(28bar)法蘭連接，800psig(55bar)焊接連接
最大開啟壓差(MOPD)：400psig(28bar)法蘭連接，800psig(55bar)焊接連接
操作環境溫度(環境溫度): 40˚F to 122˚F (-40˚C to 50˚C)
適用工況條件(制冷劑溫度): 75˚F to 240˚F (-60˚C to 115˚C)
IP67 防護等級(NEMA 6)
電氣方面:
供電電壓: 24VAC or 24VDC via NEC Class 2 Source Power Draw:每只閥20W
輸入信號類型:4-20mA, 0-20mA, 0-5VDC,0-10VDC, 1-6VDC, 干接點
反饋信號類型: 0-20mA, 4-20mA
材料規格參數:
閥體: 球墨鑄鐵，ASTM V536，
MCVW閥體: 碳鋼
閥蓋: 鍍鋅
閥芯密封材質: 特氟龍
閥門執行機構材質: 不銹鋼
執行機構O型圈: 氯丁橡膠
閥門電動頭殼體: 鋁
防腐保護: DN32以下尺寸閥門標準產品閥體均為鍍鋅，其他尺寸閥門若有要求請?jiān)谙聠螘r(shí)注明。
HANSEN-HMMSVR/7A漢森供液主閥的安裝方法
注意：電動頭未安裝到閥門上之前且未固定好螺栓時禁止給電動閥通電。
1. 分別把閥體、電動頭及其它部件從包裝盒中取出。
2. 對于法蘭閥，根據安裝規范使閥體上標注的箭頭與制冷劑流向一致。對于焊接閥，焊接時建議先擰下螺栓、移走閥蓋、取出閥芯，需保證墊片完好，若墊片損壞則需要更換 新的墊片，最后安裝好閥芯擰緊螺栓，擰緊螺栓時扭矩達 到35ft-lbs 即可。
3. 需要安裝轉子外殼上面的O型圈。
4. 把MCV閥門手動開啟工具M(jìn)CT裝設在轉子外殼上，逆時針?lè)较蜣D(zhuǎn)動，直至閥門關閉，閥芯不再轉動為止。
5. 用閥門自帶的潤滑劑涂抹轉子外殼O型圈上方，潤滑劑標號為美孚SHC PM 460 或類似產品。
6. 檢查電動頭底部的3個固定螺絲，安裝前不要擰入超出內部平面，可以先退出螺絲以免影響安裝。
7. 電動頭安裝至閥體后，從頂部向下按壓，觀察電動頭與閥體是否完全吻合，電動頭與閥體閥蓋的間隙應不超過1/16”。
8. 轉動電動頭至所需要的朝向，然后用 4 in-lb 的扭矩?cái)Q緊3個固定螺絲（發貨標配3/32” 六角扳手）。
9. 接好電源線，根據電氣圖來完成控制回路接線。
10. 連接好標配的2根電纜。
11. 通電后，閥門自動開始校準。
12. 根據使用要求，進入電動閥菜單設置所需要的參數。
