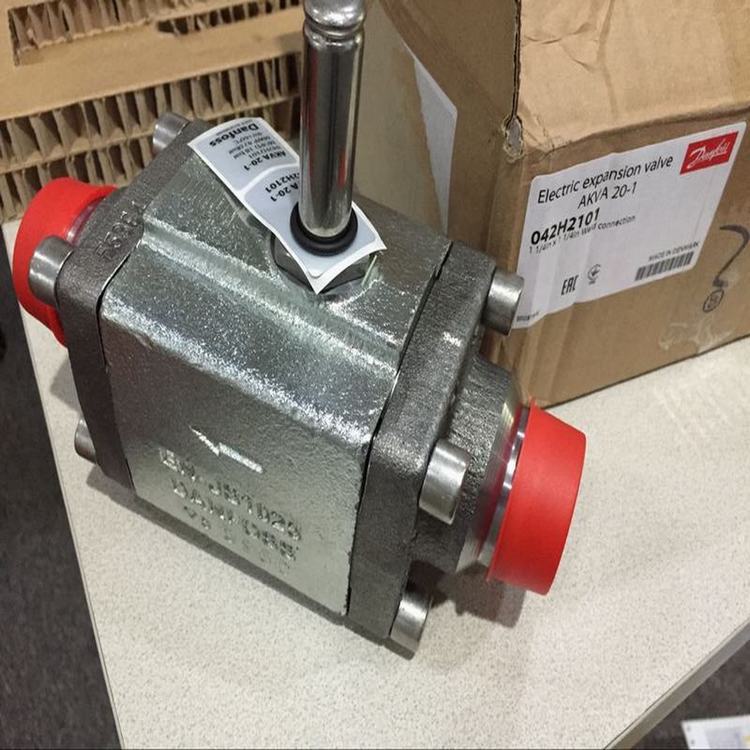

AKVA20-4（042H2104）丹佛斯電磁閥的產品說明
概述：AKVA 是設計使用在氨制冷系統中的電子膨脹閥。通常 AKVA 閥由丹佛斯ADAP-KOOL® 內的控制器控制。AKVA 閥提供部件如下 :- 單個閥- 帶接線盒或電纜的單個線圈- 備用部件：上部部件，流口和過濾器閥的數字型號分別代表閥的制冷量和閥芯的型號。閥芯選擇流口 3即表示為 AKVA 10-3�？筛鶕�(jù)需要更換的流口組件。
特點：■ 制冷劑 氨、氟利昂
■ 閥不需要調整
■ 很寬的調節范圍
■ 可更換流口組件
■ 多種型號 d.c. 和 a.c.線圈可供選擇
■ 整個制冷范圍內快速反應
■ 某些應用場合閥門 AKVA 既可以用作膨脹閥也可以用作電磁閥
技術參數：閥 AKVA 10 覆蓋從4 kW到 100 kW (氨)的制冷量，分為 8個制冷量范圍的閥。
閥 AKVA 10 的閥體材質為不銹鋼帶有焊接接口。閥 AKVA 15 是法蘭接口。閥門覆蓋從 125 kW到500 kW (氨 ) 的制冷量，分為 4個制冷量范圍的閥門。閥 AKVA 20 覆蓋從 500 kW 到 3150 kW (氨 )的制冷量，分為 5個制冷量范圍的閥。閥門 AKVA 20具有焊接接口。閥 AKVA可以用在 :■ 滿液式蒸發器 (高 /低 壓 )■ 低壓循環桶■ 直接膨脹 . 參見附件。
如果閥 AKVA 用于冷水機組， 請聯系丹佛斯。
設計參數
型號 AKVA 10 AKVA 15 AKVA 20
線圈電壓偏差 +10 / –15% +10 / –15% +10 / –15%
IEC 529的防護等級 Max. IP 67 Max.
IP 67 Max. IP 67
工作原理
( 脈寬調制)
PWM PWM PWM
推薦周期時間 6 秒 6 秒 6 秒
制冷量 (氨) 4~100 kW 125~500 kW
500~3150 kW
調節范圍 10~100% 10~100% 10~100%
連接方式 焊接 焊接 焊接
介質溫度 – 50℃/60℃ – 40℃/60℃ – 40℃/60℃
環境溫度 – 50℃/50℃ – 40℃/50℃ – 40℃/50℃
閥座泄露率 k v -值< 0.02% k v -值< 0.02% k v -值< 0.02%
MOPD 18 bar 22 bar 18 bar
過濾器 內部 100 μm 可更換 外部 100 μm 外部 100 μm
最大工作壓力 PS = 42 bar g PS = 42 bar g PS = 42 bar g
